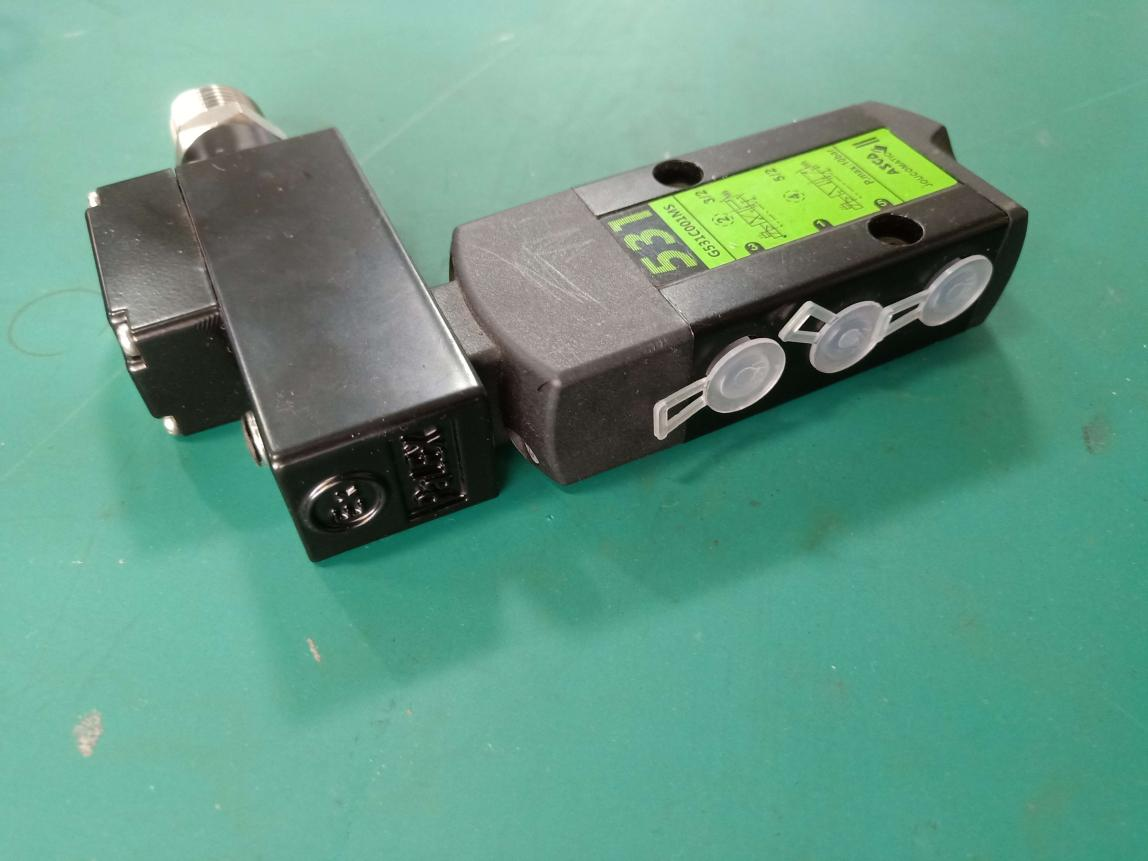

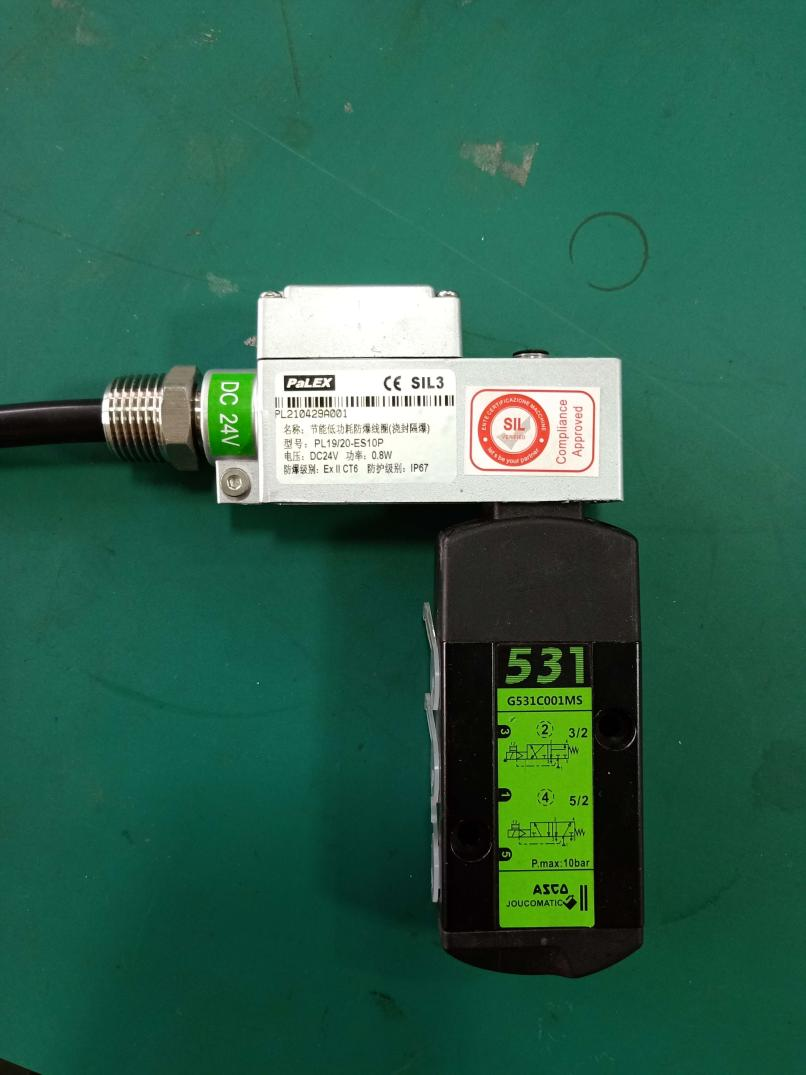

PaLEX接线盒式防爆ASCO-531电磁阀

■ 产品用途

PalEX派力接线盒式防爆ASCO-531电磁阀由ASCO-531电磁阀、派力PL19-ES10L-H系列节能低功耗防爆电磁线圈组成。适用于I类Ⅱ类T1-T6的爆炸性气体环境及可燃性粉尘环境区域。气动电磁换向阀作为气动系统的常用附件之一，扮演着非常重要的角色，主要是用于气动系统的气源换向问题。采用电磁换向阀可以使操作轻便，容易实现自动化操作。

■产品特点

1换向迅速，可靠性高
2防爆性能好，节能低功耗

3温度控制技术好，可长期通电。由于电路的转化和改变，功率能耗重新匹配节能后升温得到控制，温控安全值大幅提升。
4温控安全保护 出现异常情况下，温度升高到安全限定值时，自动切断电源，确保安全。
5过流过压保护 防止高电压高电流引起的高温引燃引爆的安全保护。
6浪涌雷击保护 电磁及电磁周围的电子设备瞬间高电压高电流破坏的安全保护。

■ 主要性能参数

产品名称：接线盒式防爆ASCO-531电磁阀

产品型号：PLEX-H-ASCO-531

公称通径：DN6

使用压力：0.2-1.0MPa

连接方式：板接式、接管式

驱动方式：电磁

动作方式：内部先导式

位通数：二位五通

电源电压：AC220V、DC24V（其他电压可定制）

阀体材料：铝合金

密封材料：NBR+PUR

线圈外壳材料：铝合金

线圈温升：＜72℃

电磁阀防爆等级：Ex mb ⅡC T6 Gb Ex mbD 21 T80℃

防护等级：IP67

防爆合格证号：SYEx18.1156X

保险温度：80℃（自动切断电源，降温后恢复）

其他功能：附设手动控制开关、浪涌保护

适用介质：空气

环境温度：-10～60℃

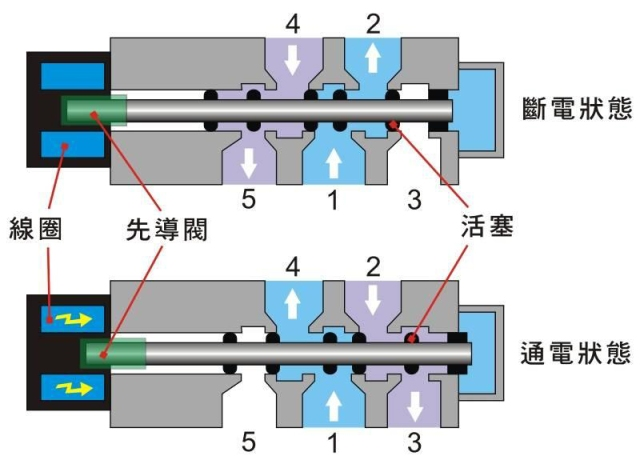

■接线盒式防爆ASCO-531电磁阀换向示意图

说明：初始位置，1(P)为进气孔，2(A)为出气孔（常开），3(R)为出气孔（常闭）。3和5(S)为排气孔当电磁阀线圈得电，铁芯得到电磁力，使先导阀动作，使用2、4(B)孔换向，并将2孔中气体排出。
