防爆电磁快速切断阀(燃气电磁阀)
- 产品介绍
- 订购流程
防爆电磁快速切断阀(燃气电磁阀)防爆电磁快速切断阀(燃气电磁阀)
■ 产品用途
PLEX-ZCM防爆电磁快速切断阀(燃气电磁阀),PaLEX派力防爆自主研制开发设计的一款产品,配置派力PL19/20-ES50P节能低功耗防爆电磁驱动装置。本阀门适用于煤气、天然气及液化气等可燃气体和介质,广泛应用于供气管网系统,城市燃气管线,燃气供热工厂及小区生活供气等安全措施。可与燃气泄漏监测仪器连接,温度安全控制器连接,中央消防系统连接,燃气供给站设备连接等。当仪器设备监测到燃气泄漏或发生火灾时,可远程控制切断电源,阀门自动关闭,紧急切断管道燃气供给,及时制止恶性事故的发生。
■工作原理

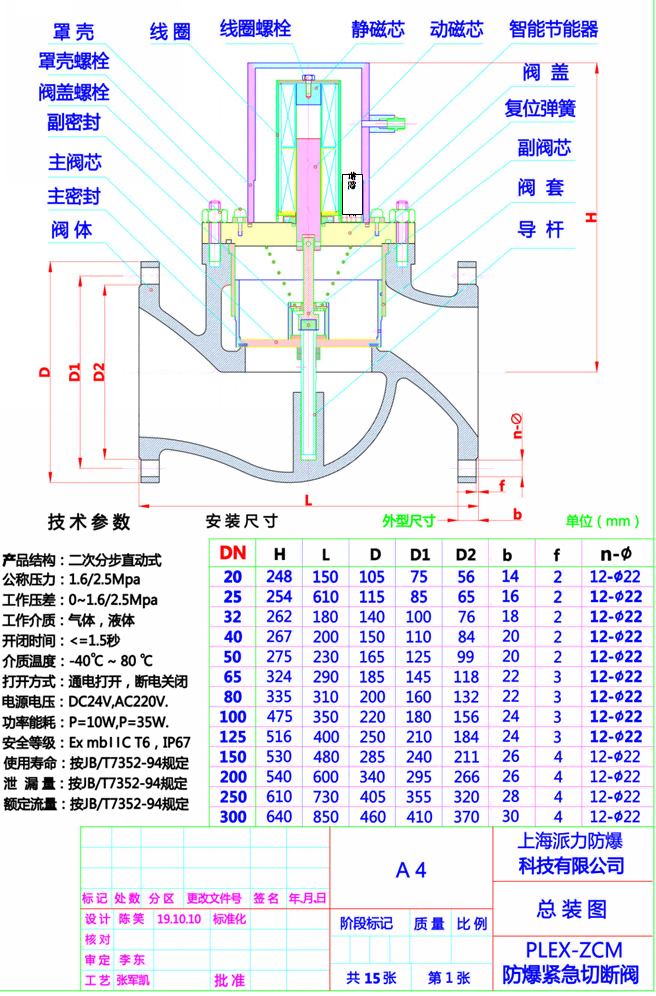

派力PLEX-ZCM防爆电磁快速切断阀(燃气电磁阀),以电磁场为驱动控制阀门启闭的结构配置,本阀门系一次开阀的直动式电磁驱动,控制介质通断的阀口密封垫,通过阀杆直接与活动铁芯相连,由电磁场吸合力克服衔铁自重及密封弹簧、介质压力,将活动铁芯连同阀口密封面拉上,打开阀口,被控介质流通,切断电源时,电磁场吸合力消失,在动铁芯自重、弹簧力、介质压差的作用下,阀门瞬间关闭切断介质(关闭时间小于1秒)。由于电磁原理对速度反应迅速的特性,使阀门可以达到快速关闭的紧急切断要求。PaLEX派力应用了自主研发的智能电路节能温控系统技术,通电启动后,智能节能温控系统检测到电磁铁吸合,智能识别匹配最佳功率,低功耗运行电磁线圈温升得到控制,同时,智能电路处理系统智能识别匹配最佳电路运行效率高效运行,使能达到电磁吸合力放大和提升,在保障电磁吸合力控制阀门的前提下,电磁的功耗节能达到95%以上,使阀门在低功耗开启状态下长期稳定工作,由于防爆装置设计了温度感应控制保险功能,如阀门电路出现故障,或现场发生火灾,阀门本体温度上升到预设的安全限定值时,温控保险装置自动启动切断电源,阀门紧急关闭切断管道介质,避免现场事故发生和扩大。
■节能低功耗防爆电磁驱动装置-工作原理
PL19/20-ES50P节能低功耗防爆电磁驱动装置,应用智能节能温控系统技术,通电启动后,智能节能温控系统检测到电磁铁吸合,智能识别匹配最佳功率,自动调整功率能耗,低功耗运行使温升得到控制,同时,智能电路处理系统智能识别匹配最佳电路运行效率高效运行,使能达到电磁吸合力提升,使电磁线圈能够长期通电稳定工作。本装置采用耐高温阻燃绝缘材料将所有电气组件浇封在内,附加外壳空间隔离隔爆,浇封和隔爆双重防爆设计。由于配备了优质不锈钢壳体,具有强大的抗腐蚀性能,适用于各种爆炸性环境及腐蚀性环境的防腐防爆应用。
■ 主要性能参数
产品名称:防爆电磁快速切断阀(燃气电磁阀)
产品型号:PLEX-ZCM
公称通径:DN20-DN300
公称压力:PN0.6MPa~PN4.0MPa
连接方式:法兰
驱动方式:电磁
作用方式:常闭式、常开式
电源电压:AC220V
阀体材料:碳钢、不锈钢
防爆等级:Ex mb ⅡC T4、Ex mb ⅡC T5、Ex mb ⅡC T6 Gb Ex mbD 21 T80℃
防护等级:IP67
防爆合格证号:SYEx18.1156X
切断温度:80℃、100℃、125℃可选
切断时间:≦1秒
其他功能:开关信号输出、浪涌保护
适用介质:煤气、天然气及液化气等可燃气体
适用温度:—29~150℃
■PLEX-ZCM防爆快速切断阀(燃气电磁阀)-使用参数
通径(mm)
压力
(公斤)
适用介质
介质温度
环境温度
启动功率
(节能)保持功率
工作
压差
泄漏量
标准电缆
(防爆专用)
电气
接口
防爆标志
防护
等级
AC220V
DC24V
AC220V
DC24V
DN20
PN16/25
气体、液体
≦65℃
-40-+65℃
60W
25W
2.0W
2.0W
0-0.8Mpa
0泄漏
铜芯3X1.5mm2
G1/2NPT
Ex IIC T6
IP67
DN25
PN16/25
气体、液体
≦65℃
-40-+65℃
75W
25W
2.0W
2.0W
0泄漏
铜芯3X1.5mm2
G1/2NPT
Ex IIC T6
IP67
DN32
PN16/25
气体、液体
≦65℃
-40-+65℃
80W
30W
2.5W
2.5W
0泄漏
铜芯3X1.5mm2
G1/2NPT
Ex IIC T6
IP67
DN40
PN16/25
气体、液体
≦65℃
-40-+65℃
90W
40W
3.0W
3.0W
0泄漏
铜芯3X1.5mm2
G1/2NPT
Ex IIC T6
IP67
DN50
PN16/25
气体、液体
≦65℃
-40-+65℃
100W
50W
5.0W
5.0W
0泄漏
铜芯3X1.5mm2
G1/2NPT
Ex IIC T6
IP67
DN65
PN16/25
气体、液体
≦65℃
-40-+65℃
150W
80W
6.0W
6.0W
0泄漏
铜芯3X1.5mm2
G1/2NPT
Ex IIC T6
IP67
DN80
PN16/25
气体、液体
≦65℃
-40-+65℃
400W
90W
6.0W
6.0W
0泄漏
铜芯3X1.5mm2
G1/2NPT
Ex IIC T6
IP67
DN100
PN16/25
气体、液体
≦65℃
-40-+65℃
600W
100W
7.0W
7.0W
0泄漏
铜芯3X1.5mm2
G1/2NPT
Ex IIC T6
IP67
DN125
PN16/25
气体、液体
≦65℃
-40-+65℃
1500W
150W
8.0W
8.0W
0泄漏
铜芯3X1.5mm2
G1/2NPT
Ex IIC T6
IP67
DN150
PN16/25
气体、液体
≦65℃
-40-+65℃
1800W
250W
9.0W
9.0W
0泄漏
铜芯3X1.5mm2
G1/2NPT
Ex IIC T6
IP67
DN200
PN16/25
气体、液体
≦65℃
-40-+65℃
2000W
450W
10W
10W
0泄漏
铜芯3X1.5mm2
G1/2NPT
Ex IIC T6
IP67
DN250
PN16/25
气体、液体
≦65℃
-40-+65℃
2300W
600W
12W
12W
0泄漏
铜芯3X1.5mm2
G1/2NPT
Ex IIC T6
IP67
DN300
PN16/25
气体、液体
≦65℃
-40-+65℃
2500W
750W
15W
15W
0泄漏
铜芯3X1.5mm2
G1/2NPT
Ex IIC T6
IP67
■爆炸性环境区域电缆配线技术和要求
爆炸性区域
电力
照明
控制
(电磁装置)
防爆钢管/软管连接标准
防护级别
0区、1区、20区
铜芯2.5mm2
及以上
铜芯2.5mm2
及以上
铜芯1.5mm2
及以上
DN25mm及以下规格,螺纹旋合不少于5扣,DN32mm及以上的不少于6扣
IP67
2区、21区、22区
铜芯1.5mm2
及以上
铜芯1.5mm2
及以上
铜芯1.5mm2
及以上
DN25mm及以下规格,螺纹旋合不少于5扣,DN32mm及以上的不少于6扣
IP67
爆炸性环境区域内,电器线路采用电缆时,应考虑环境腐蚀、小动物侵害以及周围的环境温度等因素。
爆炸性环境区域内,电缆的连接与封端应采用压接、熔焊或钎焊,所有的电缆线路禁止有中间接头。
爆炸性环境区域内,绝缘导线和电缆截面,导体允许截流量不小于熔断器熔体额定电流的1.25倍。
爆炸性环境区域内,电器设备的金属外壳均应可靠接地,金属管线、电缆外皮等,只作为辅助接地线,与防雷接地的接地体分开设置。
阀门订购流程
1. 客户可将采购清单直接拨打咨询热线:15000234576 或者13162867778。
2. 我司收到客户采购清单后为客户提供型号、选型与报价(价格清单)。
3. 具体事宜商定,如:交货期、特殊要求等等。
订货须知:
1、客户对产品有特殊要求须在订货合同上提供以下说明:
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的类型和型号时,客户应正确说明其型号和要求,在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需的型号、规格、数量以及交货时间、地点,并先按总额的30%预定金或全额货款及汇入我公司账户,其余货款待发货前汇入,以便及时安排发货
