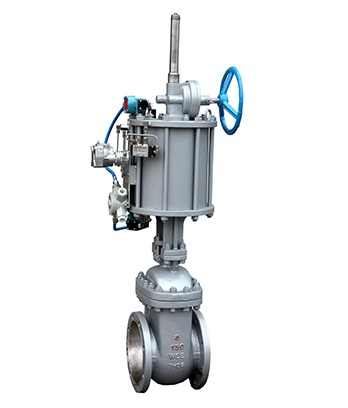

防爆气动紧急切断平行式双闸板闸阀

■ 产品用途

防爆气动紧急切断平行式双闸板闸阀（防爆熔断平行式双闸板闸阀）是一种安全保护阀，由火灾安全型平行式双闸板闸阀、单作用气动执行器、手动装置、PALEX防爆电磁阀（低功耗）、防爆行程开关、气源三联件、易熔塞等组成。用于工艺管路气体、液体的截流和泄放、泄压之用，广泛应用于石油输送、储油罐区、化工装置以及油气储运等系统中的紧急切断保护。防爆气动紧急切断平行式双闸板闸阀主要以压缩空气和弹簧为驱动力，便于自动化控制，手动装置可在紧急情况下可供开关。防爆气动紧急切断平行式双闸板闸阀具有易熔塞和温感开关双重温度保护切断功能，阀门密封可靠，结构紧凑，适应高磨损、强腐蚀等恶劣工况，在各行业得到广泛的应用。

■ 特点：

1、防爆气动紧急切断平行式双闸板闸阀（防爆熔断平行式双闸板闸阀）配有气动执行机构和手动机构

2、闸阀执行器采用双层气缸结构，它与单气缸式气动闸阀相比，提升力增大了一倍

3、解决了单气缸式气动闸阀的某些阀板在阀体内楔死而打不开的弊病

4、具备缓冲机构，能有效地减轻关闭阀门时由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损，同时也能避免闸板卡死的现象

■ 主要性能参数

产品名称：防爆气动紧急切断平行式双闸板闸阀（防爆熔断平行式双闸板闸阀）

产品型号：PLEZ6S42H/Y、PLEZ6S42H/Y

公称通径：DN40-DN800

公称压力：PN1.0MPa～PN10.0MPa

连接方式：法兰

驱动方式：气动+手动

气缸作用方式：单作用

气源压力：0.4-.07MPa

阀体材料：碳钢、不锈钢

电磁阀材料：铝、不锈钢

电磁阀功率：220V-1.2W，24V-0.8W

电磁阀防爆等级：Ex mb ⅡC T4、Ex mb ⅡC T5、Ex mb ⅡC T6 Gb Ex mbD 21 T80℃

防爆合格证号：SYEx18.1156X

易熔塞温度：76℃、100℃、256℃可选

切断时间：4-40秒

其他功能：开关信号输出、防爆行程开关、保险温度开关保护、浪涌保护

适用介质：水、空气、液化气、油品、溶剂、酸和天然气等

适用温度：—29～425℃

■ 采用标准

■零件材料表
