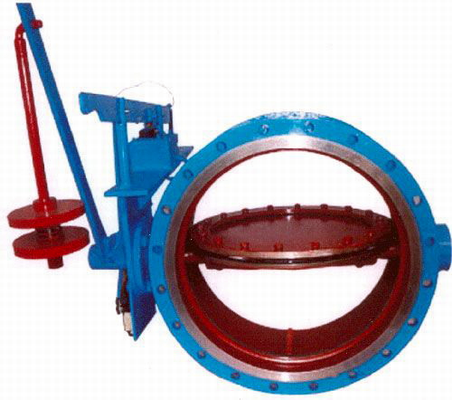

煤气快速安全切断阀

■ 产品用途

煤气快速安全切断阀是一种安全保护阀。是防止煤气系统因低压、停电发生重大事故的有效安全装置。该阀由密封性能良好的蝶阀，电磁启动机构、锁定机构、重锤及重锤臂等部件组成。阀门开启时，重锤臂处于竖立位置。电源接通，重锤臂被锁定机构锁定，管道正常输气。当管道内介质压力低于规定值或系统出现异常须立即切断介质时，可通过相应的回路使电磁机构断电，解除锁定。重锤臂及阀板在重力的作用下，依顺时针方向落下，阀门关闭。当需要恢复供气时，将重锤臂连同重锤按逆时针方向转至升至似竖直位置，锁定机构复位，此时行程开关的接点闭合，电磁机构得电，重锤臂被锁定。阀门又是开启状态。该阀克服了目前国内常用的电动切断阀切断速度慢、控制复杂等缺点，而且在断电时也能立即切断煤气，保证生产安全。是以煤气为燃料的各种工业炉、窑生产安全不可缺少的理想设备。它具有结构简单、操作方便、工作可靠、切断速度快（≤1秒）和密封性能好等特点。广泛应用于煤气加热炉、煤气锅炉及各种工业燃气锅炉中。

■ 特点：

它具有结构简单、操作方便、工作可靠、切断速度快（≤1秒）和密封性能好等特点。

■ 主要性能参数

产品名称：煤气快速安全切断阀

产品型号：DMF-0.1、F452-1.0K

公称通径：DN125-DN1400

公称压力：PN0.1MPa

连接方式：法兰

阀体材料：碳钢

适用介质：煤气等可燃性气体

适用温度：≤180℃

驱动方式：电磁动

工作方式：电磁铁得电“阀开”，断电阀关。

工作电压：AC220V

密封材料：耐油橡胶、四氟乙烯等

泄漏量：近于“零泄漏”

切断时间：≤ 1秒

■ 采用标准

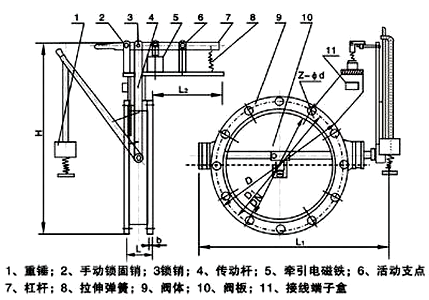

■ 阀门结构图
