防爆气动波纹快速切断阀

■ 产品用途

防爆气动波纹快速切断阀由气动弹簧薄膜式执行机构或气动活塞执行机构和波纹截止阀、PALEX防爆电磁阀（低功耗）、防爆行程开关、气源三联件、易熔塞等组成。体积小、重量轻，切断迅速可靠，是自控系统执行元件。气动弹簧薄膜执行机构，具有结构紧凑，输出力大的特点。本阀门是一种常闭型气动切断式的截止阀，在工作状态电磁阀通电打开气源阀门开启。当断电或发生故障时，电磁阀自动排气，阀门自动快速关闭。可与远距离的控制台（微机）配套使用，利用气源控制阀门的开启和关闭。适用于工艺管道紧急切断和放空用自动保护联锁系统等场所。气动波纹快速切断阀阀门采用波纹管密封结构，实现了双重密封，不锈钢波纹管保护密封，阀杆填料保护密封，若波纹管失效，阀杆填料也会避免泄漏。确保阀门在高温高压、介质渗透强的情况下无泄露。本阀采用止回阀原理，只能单向截断，安装时须注意阀门流向标志（本阀流道方向高进低出）。密封面可堆焊不锈钢或钴基硬质合金或采用非金属材料等多种组合，组成耐磨、耐腐、抗摩擦性能好、使用寿命长的密封组合以满足各种工况要求。确保阀门即无外漏又无内泄现象。给您创造一个安全、清洁的生产环境。适用于空气、蒸汽、导热油及易燃、易爆、有毒、放射等介质。广泛应用于石油、化工、天然气、核工业等领域。

■ 特点：

具有密封性能好、安全、无泄漏、无污染、切断迅速可靠等显著特点

■ 主要性能参数

产品名称：防爆气动波纹快速切断阀

产品型号：PLEZMWJQ、PLEZSWJQ

公称通径：DN15-DN300（1/2″～12″）

公称压力：PN1.0MPa～PN2.5MPa（CLASS150Lb）

连接方式：法兰、螺纹、焊接（对焊、承插焊）

驱动方式：气动

机构型式：弹簧气动薄膜执行机构(ZM)、弹簧气动活塞执行机构(ZS)

气源压力：0.5MPa～0.7MPa

作用方式：单作用常闭型

电磁阀材料：铝、不锈钢

电磁阀功率：220V-1.2W，24V-0.8W

电磁阀防爆等级：Ex mb ⅡC T4、Ex mb ⅡC T5、Ex mb ⅡC T6 Gb Ex mbD 21 T80℃

防爆合格证号：SYEx18.1156X

易熔塞温度：76℃、100℃、256℃可选

其他功能：开关信号输出、防爆行程开关、保险温度开关保护、浪涌保护

切断时间：≤ 1秒

阀体材料：碳钢、不锈钢

适用介质：空气、蒸汽、导热油及易燃、易爆、有毒、放射等介质

适用温度：—29～350℃

■ 采用标准

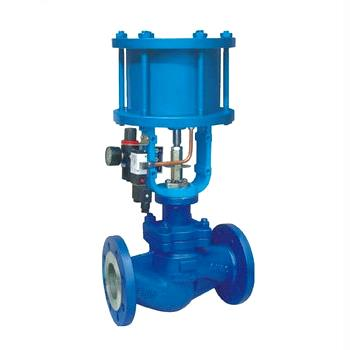

■ 阀门图片
