液动燃气紧急切断阀（截止阀型）

■ 产品概述

液动燃气紧急切断阀（截止阀型）是一种安全保护阀。阀门油缸活塞固定在阀瓣上，当液压油注入油缸时，阀瓣即离开阀座，当压力泄掉，阀瓣由于弹簧力的作用，迅速关闭。该阀安装在液化石油气储灌站液相与气相管路上，与手摇油泵配套使用。在紧急情况下，当管道发生泄露或起火时，快速将手摇油泵油缸卸压关闭阀门。或高温使易熔合金熔化，阀门自动关闭。确保贮运系统的安全。该阀使用方便，关闭迅速，开启灵活。

■ 工作原理：

多只紧急切断阀利用二只手摇油泵（SB03-175型）控制，其中一只油泵工作另一只油泵备用，防止油泵损坏本阀不能正常工作，每只紧急切断阀分别用一只（J23H-40P）针型阀控制。

■ 主要性能参数

产品名称：液动燃气紧急切断阀

产品型号：QDY421F

公称通径：DN15-DN300

公称压力：PN1.6MPa～PN4.0MPa

连接方式：法兰

阀体材料：碳钢、不锈钢

弹簧材料：50CrVA(弹簧钢)

适用介质：液化石油气、天然气等

适用温度：≤80℃

驱动方式：液动

作用型式：液开式

油缸使用压力：≤4.0MPa

密封材料：聚四氟乙烯、尼龙塑料、NBR等

管接头：R1/4、R1/2

高温熔闭温度：70±5℃

紧急切断时间：≤ 10秒

■ 采用标准

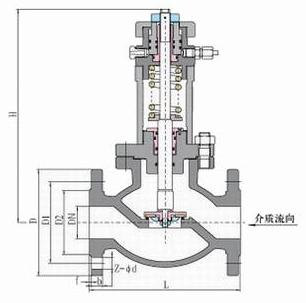

■ 阀门结构图

■ 阀门尺寸

■ 阀门注意事项

1、保管时将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。

2、安装前应将本阀清除干净，将各螺纹连接处拧紧。

3、本阀采用止回阀原理，只能单向截断，安装时必须注意阀门的方向标志，将要保护的一端作为阀门入口。

4、订货须注明法兰密封面形式，压力等级及连接标准。
