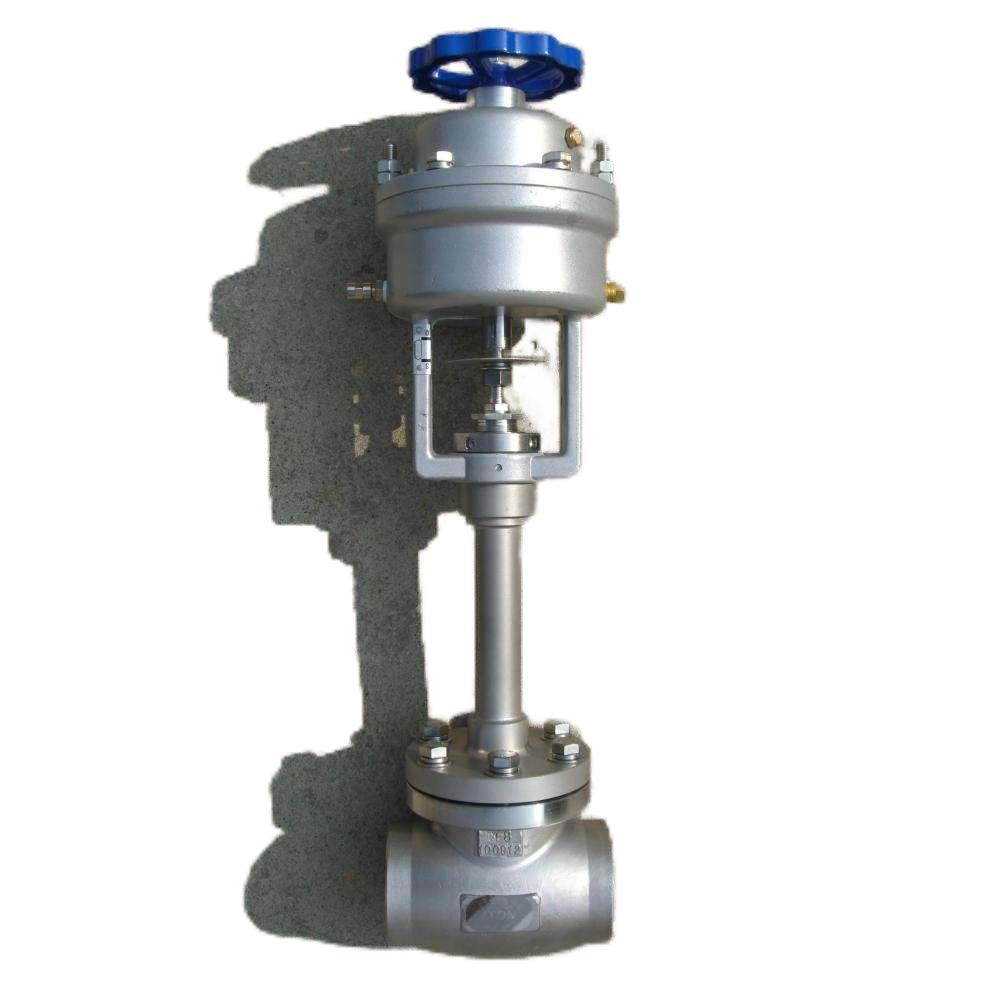

气动低温紧急切断阀气动低温紧急切断阀
■ 产品用途
气动低温紧急切断阀适用于低温贮槽、槽车和罐车上切断和流通介质，并在出现故障时能及时切断介质。这种新型阀门具有结构简单、体积小、重量轻、密封可靠、操作方便、启闭灵活、适用性广等优点，广泛应用于LO2、LN2、LAr、LNG、LPG、LHe、LC2H4、CO2等及其它低温介质,具有防火、防静电、防爆功能。
■ 特点：
1、低温阀门垫片采用不锈钢皮夹聚四氟乙烯或柔性石墨缠绕式垫片结构；
2、低温阀门在关闭时，为防止阀腔内低温介质因温度上升，产生气化异常升压，在闸板或阀体高压侧设有泄压结构；
3、低温阀门的密封面堆焊钴基硬质合金，硬质合金在低温下变形小、耐磨损，可保持良好的密封性能。
4、低温阀门的阀盖设计为长颈结构，能隔离低温介质对填料的影响，使阀门启闭灵活；
5、填料采用柔性石墨或聚四氟乙烯组合式结构，低温阀门具有良好的抗低温性能；
■ 主要性能参数
产品名称：气动低温紧急切断阀
产品型号：DJ6S61F、Y/DJ6S41F、Y
公称通径：DN20-DN200
公称压力：PN1.6MPa～PN4.0MPa
阀体类型：直通式
阀盖形式：低温型
连接方式：法兰式、螺纹式、焊接式
流量特性：快开
泄漏等级：硬密封（ASME B16.104 IV），软密封（ASME B16.104 Ⅵ）
使用温度：低温D0型 -60~100℃，低温D1型 -100~200℃，低温D2型 -196~200℃
驱动方式：气动/手动
气缸作用方式：双作用、单作用
气源压力：0.3-0.6MPa
阀体材料：不锈钢304、316
适用介质：LO2、LN2、LAr、LNG、LPG、LHe、LC2H4等
易熔塞温度：70±5℃
■ 主要零部件材料
零部件名称
材料
阀体、阀盖、阀瓣、阀杆
不锈钢
填料
PTFE
密封圈
PTFE或PCTFE
气缸、支架
铸铝
■ 采用标准
阀门设计制造标准
GB/T12235、ANSI B16.34、GB/T24925
结构长度标准
GB/T12221、ANSI B16.10
法兰标准
GB/T9113、 ANSI B16.5
检验试验标准
GB/T13927、API598

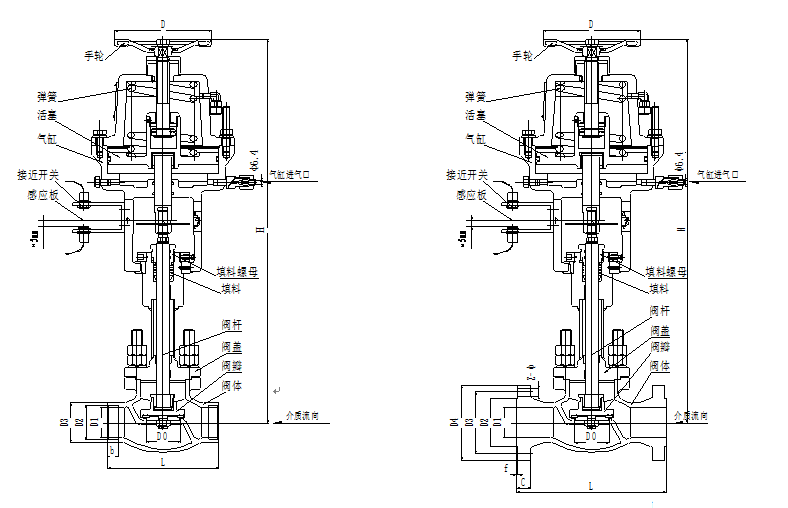

■ 阀门结构图
■ 阀门外观尺寸
产品型号
DJ641F-16P气动低温紧急切断阀
重量(kg)
通径DN(mm)
尺寸(mm)
L
H
h
D
D1
D2
Z-Ф
b
f
D0
20
150
400
200
105
75
55
4-14
16
2
100
7.9
25
160
400
200
115
85
65
4-14
16
2
100
8.8
32
190
468
204
135
100
78
4-18
18
2
120
14.5
40
200
523
230
145
110
85
4-18
18
2
120
15.4
50
230
523
230
160
125
100
4-18
18
3
120
23.8
65
290
651
250
180
145
120
4-18
18
3
120
28.5
80
310
736
320
195
160
135
8-18
20
3
160
42.1
阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：15000234576 或者13162867778。
2. 我司收到客户采购清单后为客户提供型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前汇入，以便及时安排发货
