电磁式燃气紧急切断阀
上海派力防爆科技有限公司电磁式燃气紧急切断阀
专利产品、无外漏、耐高压、切断快、更安全
■ 产品概述

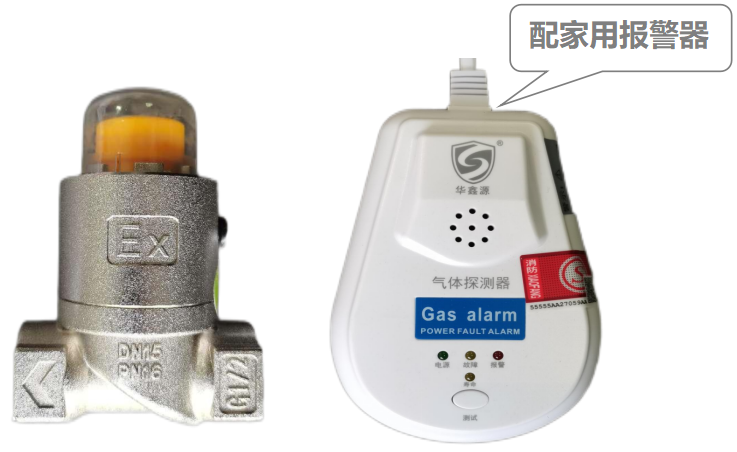

电磁燃气紧急切断阀是一种安全保护阀。和燃气探测报警器或消防报警系统联动配套使用。具有事故自动切断及手动复位功能。PaLEX电磁燃气紧急切断阀全金属制造，设计公称压力为1,6MPa，可耐调压阀失效时的高压冲击，阀杆处静密封设计避免了阀门的外漏，且阀门具有超压自锁功能。是家庭燃气安全保护阀的最佳选择。
■ 产品特点：
1、本阀以电磁力为驱动，具有动作灵敏、关闭快速、体积小巧等特点，主要适用于民用燃气管道入户前端安装，联动燃气报警紧急切断起到安全保护作用。
2、本阀为户内燃气专用设计，自带高压防开功能，可耐压1.6Mpa压力，管道压力失控高压时，阀门关闭后保持自锁状态，管道压力恢复正常后，阀门自动解锁正常使用。
3、本阀为整体固定密封设计，手动开关与阀内介质完全隔离状态没有接触连通，解决和避免了手动杆密封磨损泄漏的问题。
4、本阀可电开和电关，开阀关阀可自动化控制，可与智能控制系统连接，实现阀门远程开启和关闭的控制动作要求。
5、本阀设有阀位（开关）信号反馈功能，可远程监控阀门的开启和关闭状态。
■ 主要性能参数
产品名称：电磁式燃气紧急切断阀
产品型号：DRQF-15-0.4/KTLNLMG16
阀体材质：压铸合金铝YL112、铜（定制）
公称压力：1.6Mpa
工作压力：＜5Kpa（家用款）
公称通径：DN15（4分）
连接方式：英制内螺纹
控制电压：DC12V～24V（≥2200UF电容脉冲）
控制方式：通电脉冲关阀、手动复位
报警联动：接报警器及其他控制系统智能系统
关阀时间：≤0.3S
适用温度：-20℃～+70℃
适用介质：管道天然气专用
防爆等级：ExmbIICT6Gb
使用年限：10年
■ 采用标准
阀门参数：中华人民共和国国家标准《电磁式燃气紧急切断阀》GB44016-2024
电气防爆：中华人民共和国国家标准《爆炸性环境用电气设备》GB3836-2021

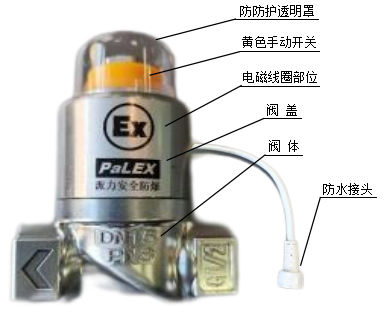

■ 产品结构图
■ 产品尺寸
产品名称
口径
连接方式
长mm
宽mm
高mm
重量g
电磁式燃气紧急切断阀（铝）
DN15
内螺纹G1/2
65
46
87
260
电磁式燃气紧急切断阀（铜）
DN15
内螺纹G1/2
65
46
87
580
■ 产品对比
（派力防爆）管道紧急切断阀

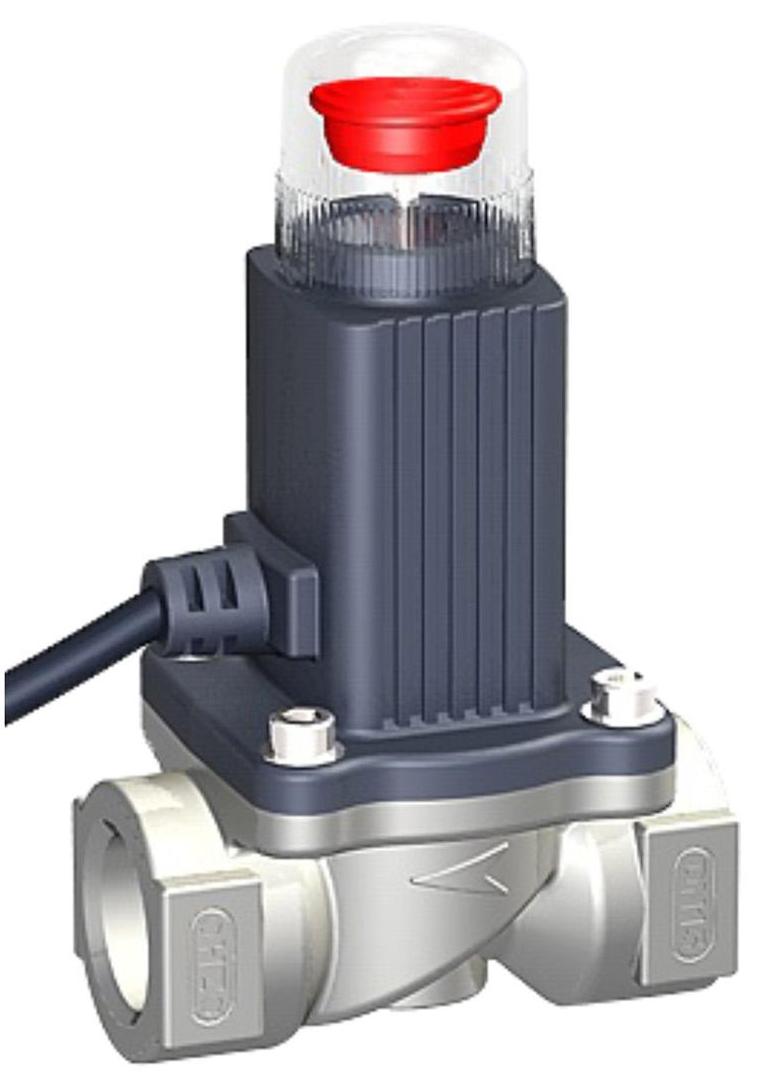

市场现有产品（管道紧急切断阀）
产品名称
电磁式燃气紧急切断阀
产品名称
电磁式燃气紧急切断阀
关闭速度
按标准小于1秒，（实测0.18秒）
符合标准
关闭速度
按标准小于1秒，（标注小于0.3秒）
符合标准
结构设计
整体固定式密封，无外漏点，杜绝阀杆磨损泄漏
无泄漏点
结构设计
气体与手动拉杆处为橡胶填料密封，（活动密封容易磨损和老化引起泄漏），阀杆密封圈容易泄漏
有泄漏点隐患

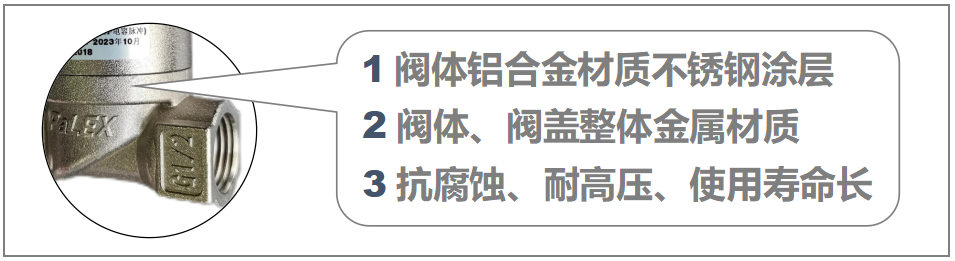

阀体材质
承压件整体金属结构
（依据国家标准GB44016-2024）
《5.1.2.1切断阀宜釆用标准内规定的金属材料制造，允许采用同等或同等级以上的其他材料。其力学性能、化学性能、热处理等均应符合相关标准的规定》
符合标准
阀体材质
承压件金属+塑料结构
阀盖承压件采用塑料结构
（依据国家标准GB44016-2024）
《5.1.2.1切断阀宜釆用标准内规定的金属材料制造，允许采用同等或同等级以上的其他材料。其力学性能、化学性能、热处理等均应符合相关标准的规定》
不符合标准
耐压性能
阀门承受压力为PN1.6Mpa（16公斤），若户外稳压器失灵，可抵挡4公斤压力的冲击
能够高压保护，符合标准
耐压性能
塑料部分承受压力为100Kpa（1公斤）
不能抵挡户外管道4公斤压力的冲击
没有高压保护，不符合标准
压力标准
（依据国家标准GB44016-2024）
5.2.2公称压力
《切断阀进、出口连接的公称压力宜在PN6、PN10、PN16、PN25中选用》
5.2.3设计压力
《金属承压件包括正常工作时承受压力的金属零部件、压差密封件失效后承压的金属或非金属零部件。其设计压力不应小于最大进口压力的1.5倍，且不小于0.4 MPa》
6.3承压件强度
《切断阀阀体等承压件应按公称压力的1.5倍进行水压强度试验》
符合以上标准
压力标准
（依据国家标准GB44016-2024）
5.2.2公称压力
《切断阀进、出口连接的公称压力宜在PN6、PN10、PN16、PN25中选用》
5.2.3设计压力
《金属承压件包括正常工作时承受压力的金属零部件、压差密封件失效后承压的金属或非金属零部件。其设计压力不应小于最大进口压力的1.5倍，且不小于0.4 MPa》
6.3承压件强度
《切断阀阀体等承压件应按公称压力的1.5倍进行水压强度试验》
不可承受以上测试压力，不符合标准
远程关阀
具备
远程关阀
具备
远程开阀
具备（智能家居或智能化系统控制预留）
远程开阀
不具备
阀位信号
有预留（根据需求可配置）
阀位信号
无
技术产权
自主研发和设计（专利）
防爆标准
执行GB3836-2021
防爆标准
执行GB3836-2021

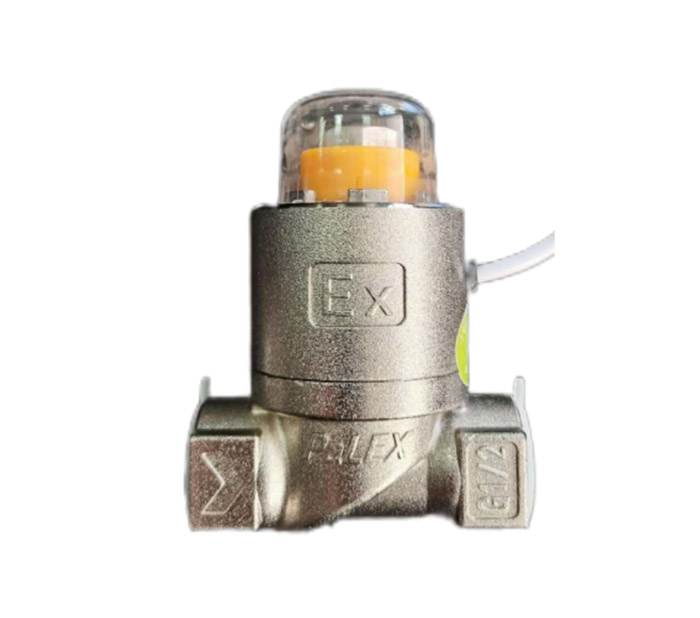

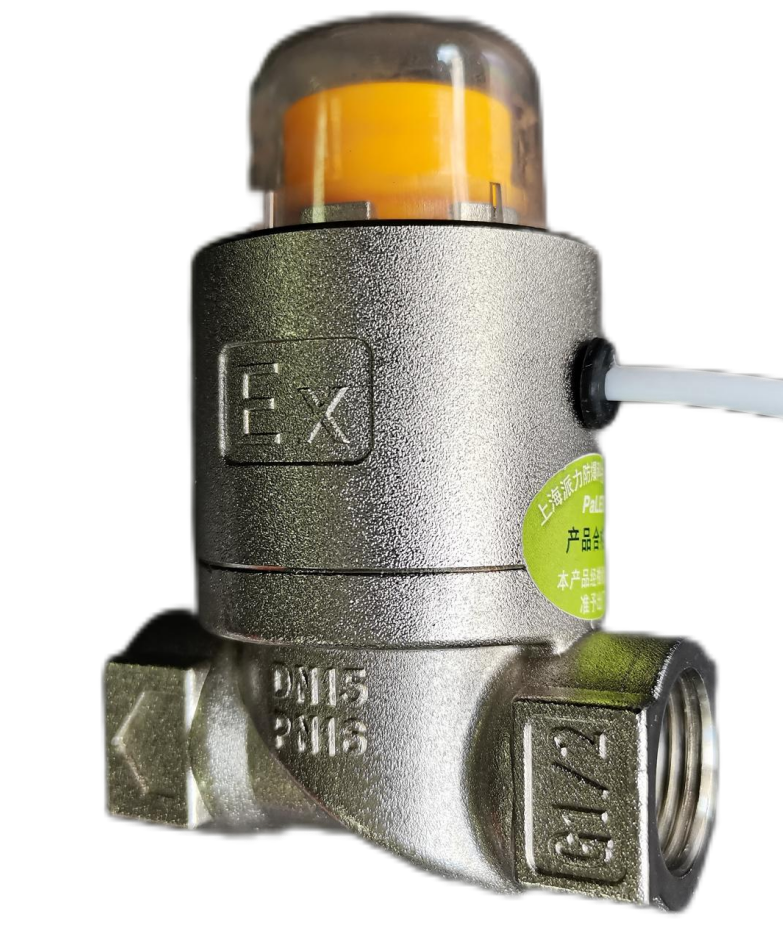

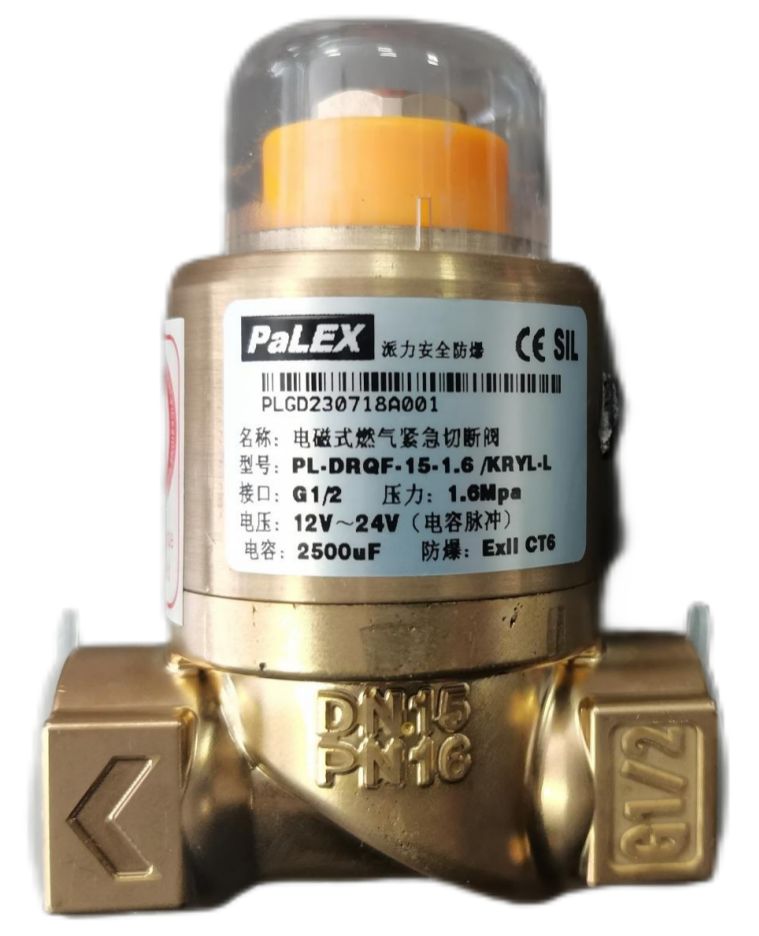

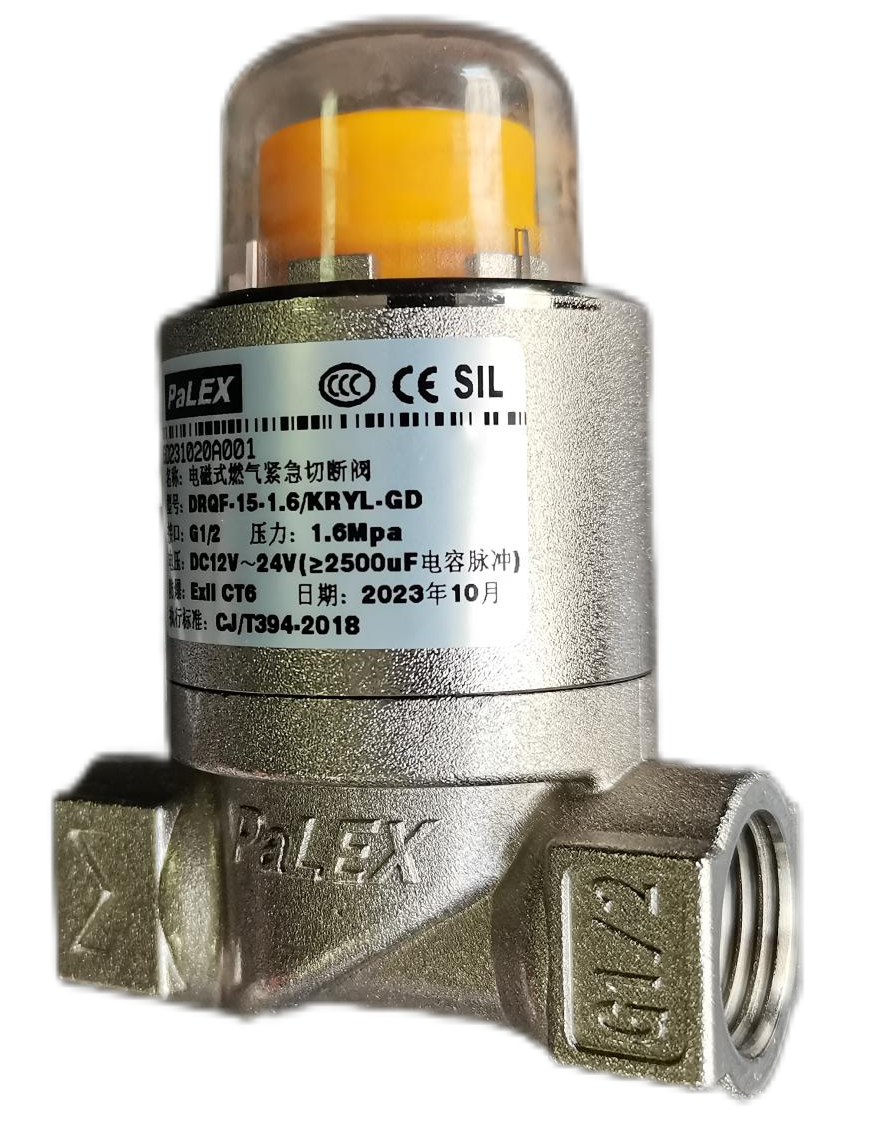

■ 产品图片
.png)
阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：15000234576 或者13162867778。
2. 我司收到客户采购清单后为客户提供型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前汇入，以便及时安排发货
