防爆认证机构：机械工业低压防爆电器产品质量监督检测中心
防爆标志：Ex d II CT6 Gb Ex tD A21 T80℃  IP67
防爆认证号：SYEx18.1245X

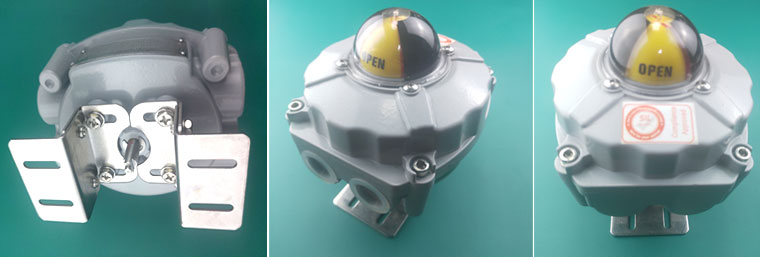

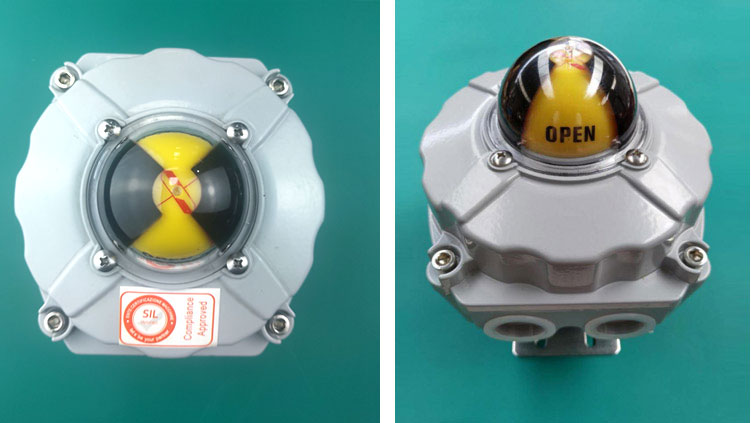

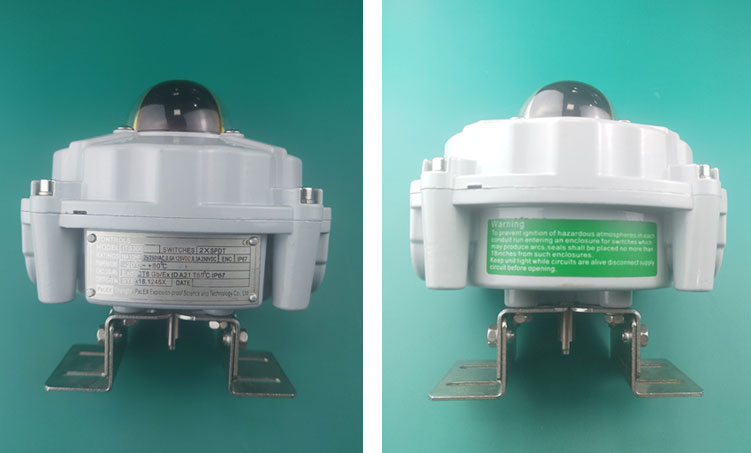

防爆限位开关（阀位回信器）型号APL300型
PaLEX防爆限位开关（阀位回信器），派力防爆制造。
适用于I类Ⅱ类T1-T6的爆炸性环境区域及可燃性粉尘环境20、21、22区。
阀门限位开关工作原理：
阀门限位开关（阀位回信器）是自控系统阀门位置显示和信号反馈的一种现场仪表，用以将阀门的开启或关闭位置以开关量（触点）的信号输出，被程控接受或计算机访样，确认后执行下一程序。该产品外观美观、质量可靠、性能稳定、免维护等特点。3 b' U3 d( r8 K' Z* o
阀门限位开关种类  c6 @; B) }- s1 X+ h2 \6 R
（一）机械式阀门限位开关1 C' Q3 `0 `5 \5 V4 s, A/ e7 D# r
机械式阀门限位开关采用无源触点的微动开关，开关形式可分：单刀双掷SPDT、单刀单掷SPST、双刀双掷DPDT。
（二）感应式阀门限位开关& E6 ^4 {  p+ i8 N; p. Y
磁感式阀门限位开关采用无源触点的磁感应接近开关，开关形式可分：单刀双掷SPDT、单刀单掷SPST、但无双刀双掷DPDT。磁感接近一般                分2线常开或常闭，3线类似于单刀双掷SPDT，无常开常闭。6 U; ?+ |5 y% w( g% Q
以上二种区别：5 Y+ y% N- n" V6 |3 D, Z) m
1机械式属于微动开关进行机械撞击；磁感式属于磁动力，故工作寿命方面机械式要小于磁感式的开关。+。 O; h  Z9 w; a1 r! w+ ]
2微动开关输出电流大，磁感式输出电流小。" p! o; K0 ^( H& }1 p9 R
3工作电压：微动开关交直流两用；磁感式一般是直流，个别磁感可以交直流两用。
电感式阀门限位开关. i  t2 z( R1 ^7 q/ j8 S2 T  P
电感式阀门限位开关采用有源触点的电感应接近开关，以直流电为主，分为普通电感和本安电感。  3 J. V0 ^6 r;
1普通电感分2线常开或常闭及3线NPN或PNP制式。 & k/ ?! g. e+ I# X) ]  u
2本安电感：8V工作电压常闭（无常开），工作电流≤1mA，本安防爆等级：ExiaIICT6，须配套使用安全隔离栅。- S$ [' H% Y( |
防护等级：IP67
触点容易：6A/24VDC（直流）
0A/220VAC（交流）
环境温度：-35℃～ +70℃
接线端口：2-G1/2"
放置角度：0°～90 °角行程0°～180 °(可调)
位置指示：开—黄，关—红

PaLEX产品引用和执行标准
国际电工委员会(IECEX)标准
欧洲电工标准化委员会(ATEX)标准
中华人民共和国国家标准《爆炸性环境用电气设备》GB3836
《爆炸和火灾危险环境电气装置设计规范》GB50058-92
防爆基本原理
防爆是指能够抵抗爆炸的冲击力和热量而不受损失仍能正常工作称为防爆， 防止爆炸的产生必从三个必要条件来考虑，限制了其中的一个必要条件，就限制了爆炸的产生。
引起爆炸的三个必要条件，三个条件同时具备——爆炸
燃点ignite；助燃气体comburant；可燃物 combustible，在工业过程中，通常从下述三个方面着手对易燃易爆场合进行处理：
（1）预防或最大限度地降低易燃物质泄漏的可能性。
（2）选择正确的防爆级别和相关防爆参数的电气设备。
（3）采取充氮气之类的方法维持惰性状态。
可能发生爆炸的环境，（如：可燃性气体，粉尘环境，炼油、石化厂，加油站、加气站等） ， 爆炸性气体环境 大气条件下，气体、蒸汽或雾状的可燃物质与空气构成的混合物，在该混合物中点燃后，燃烧将传遍整个未燃混合物的环境。
防爆技术
石油、化工、煤炭的国防等许多工业部门，在生产、加工、运输和贮存的各个过程中，经常可能泄露或溢散出各种各样的易燃易爆气体、液体和各种粉尘及纤维。这类物质与空气混合后，可能成为具有爆炸危险的混合物，当混合物的浓度达到爆炸浓度范围时，一旦出现火源即会引起爆炸和发生火灾等严重事故。在这类危险环境中使用的电气设备时都必须经过专业机构认证的具有防爆性能的产品，因此便有了防爆技术。
点火源的控制
温度对化学反映速度的影响特别显著，对一般反应来说，若初始浓度相等，温度每升高10℃反应速度大约加快2至4倍。因此，温度（也就是通常所指的点火源）使加快反应速度，引起爆炸事故的最初因素，控制点火源使防止爆炸事故的重要措施之一。

上海派力防爆科技有限公司承诺：
严格执行国际电工委员会（IECEX）中华人民共和国（GB3836）爆炸性环境用防爆电气设备体系流程设计和生产。

型号APL300

PaLEX世界领先电磁节能技术，派力安全防爆！
